图纸深化，
从项目条件开始。

图纸深化把方案落实到加工资料

图纸深化是把建筑方案进一步转化为可以协调、加工和安装的具体资料。它不仅是将效果图画得更细，还需要核对尺寸来源、板块边界、材料配置、支承连接及相关专业接口，并把确认意见反映到同一版本的图纸与清单中。

查看完整图片

嘉色可结合项目阶段沟通图纸深化、模型与加工配合。合作开始时，先明确委托范围和责任接口：哪些设计由原设计单位提供，哪些内容需要进一步完善，谁负责实测、确认、审核和现场使用。

开始前需要准备什么

优先提供当前建筑及结构图、立面/分格/节点、效果图或模型、技术条款与需要加工的区域。已经施工的项目，同时提供主体和龙骨现状、实测资料及现场限制。资料不完整时先整理缺项，不要求客户为了咨询临时拼出一套看似完整却版本不一的文件。

当前条件：先处理的工作：输出方向

只有方案、效果图：说明使用部位、外观目标与预算阶段，识别缺失资料：方案讨论、估算条件、后续资料清单
主体/钢结构阶段：对照设计与实测，研究大面、分格及支承接口：方案/模型、分格与定位资料
龙骨已完成：核实际位置、尺寸及与方案的差异：复核后的板块模型和加工资料
已在生产/现场有变更：查清旧版、新版、板号及加工状态：变更影响清单和确认后的新版资料

具体开展哪些工作

资料和需求核对。 统一版本，标记未定项；明确颜色、造型、节点、使用环境及需要协调的建筑、结构、机电接口。

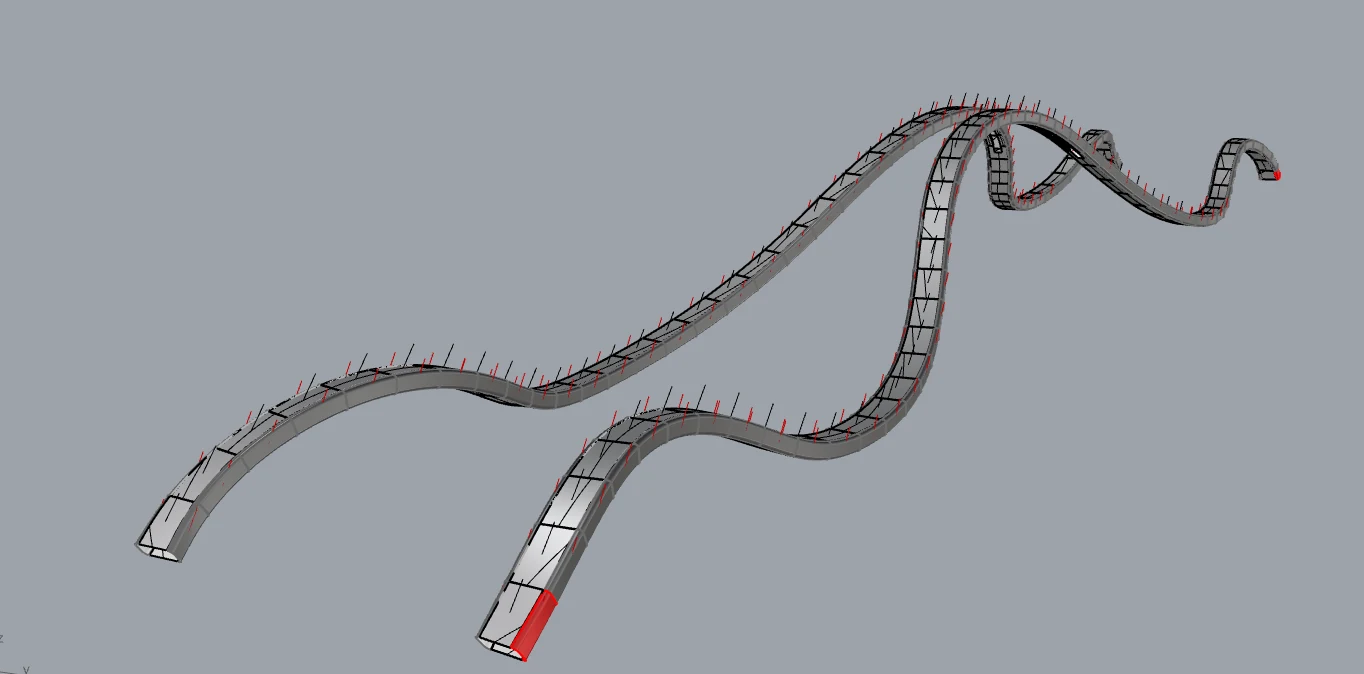

方案与分格。 同时考虑立面效果、板幅、折边、可加工性、材料利用、运输和安装。复杂曲面不能只沿效果图画网格，还需要结合实际几何及支承条件。

节点协调。 转角、收口、拼缝、连接、排水、防火与防雷等按项目设计要求分别核对；涉及验算与专业审批的事项由相应责任主体完成，不用一张通用节点代替工程设计。

模型与加工图。 将板号、尺寸、折边、开孔、正反/喷涂面、纹理方向及安装信息表达清楚。需要三维配合时，模型、二维图、材料清单和坐标资料相互对应。

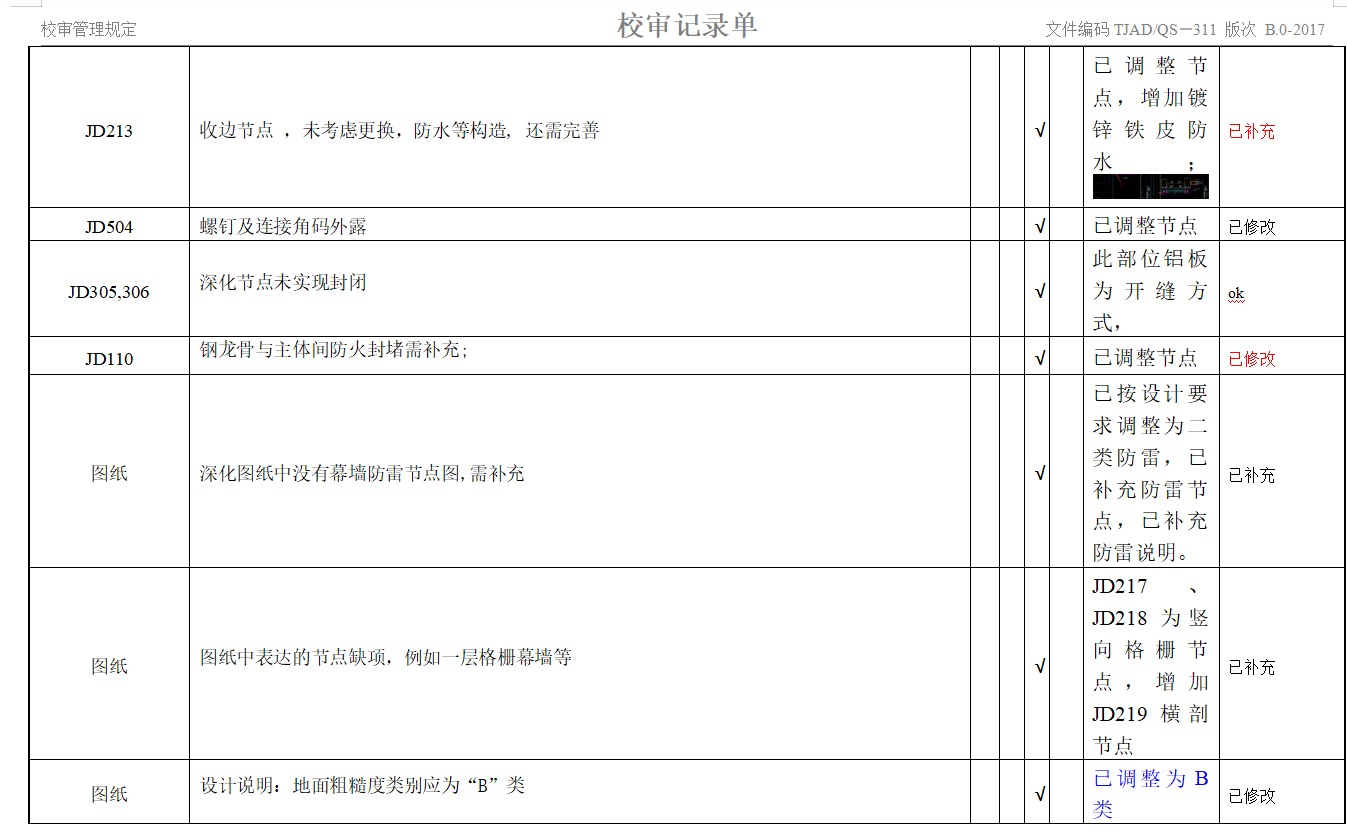

校对、审签与交底。 内部检查后按项目要求提交相关方确认，将意见反馈至图纸。对复杂首件或典型部位，结合加工端与现场共同核对。

现场变更。 记录主体偏差、洞口或节点调整，说明涉及板号和生产状态；确认后再更新资料，不把聊天中的一句“改一下”直接当作全部车间的新版依据。

完成后客户能拿到什么

根据委托范围列明：确认的分格/节点图、板块加工图、材料清单、约定的模型/定位资料、图纸版本及变更记录。不涉及的项目明确排除；不能用“提供全套图纸”掩盖实际交付范围。

加工图交付前可按以下信息核对：图号与日期是否明确、模型和二维尺寸是否一致、板号及数量是否对应、需要的喷涂面/折边/孔位是否表达、还有哪些技术事项未定、由谁确认后进入加工。

深化与预算怎样衔接

初步估算可以在资料不齐时说明假设与缺项，帮助判断方案；随着分格、节点和材料逐步确认，再复核工程量及工艺费用。正式加工资料比早期估算需要更明确的尺寸和批准依据，两种阶段不应混为一个承诺。

咨询时请说明目前有哪一版图、现场做到哪一步，以及需要深化、估算、加工图还是现场技术配合。深化费用、修改范围、现场服务及与订单的关系在委托时说明，不默认所有项目都免费、无限次修改或固定几天完成。

资料更新：2026-10-23
