龙骨未安装时，先解决空间定位

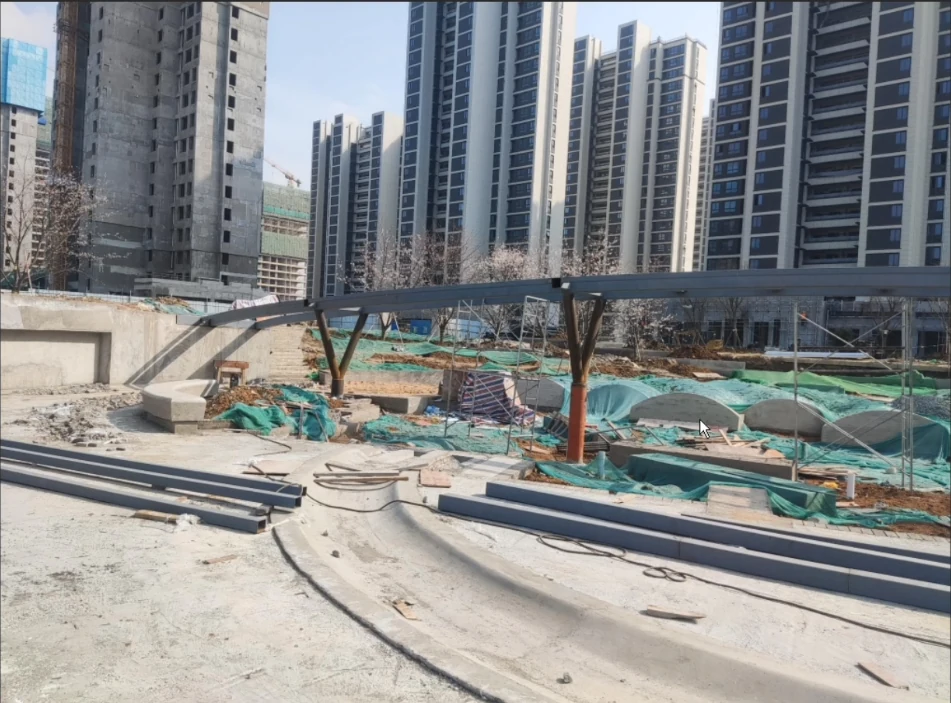

徐州美的天誉项目的双曲桥采用不规则渐变曲面。嘉色进场时，现场已有弓形钢结构主体，龙骨尚未安装，面板不能直接沿现成龙骨量取。
技术工作由钢结构测量开始，取得主梁等构件的三维坐标，再结合龙骨剖面节点研究安装位置。
查看完整图片用实测坐标反推龙骨

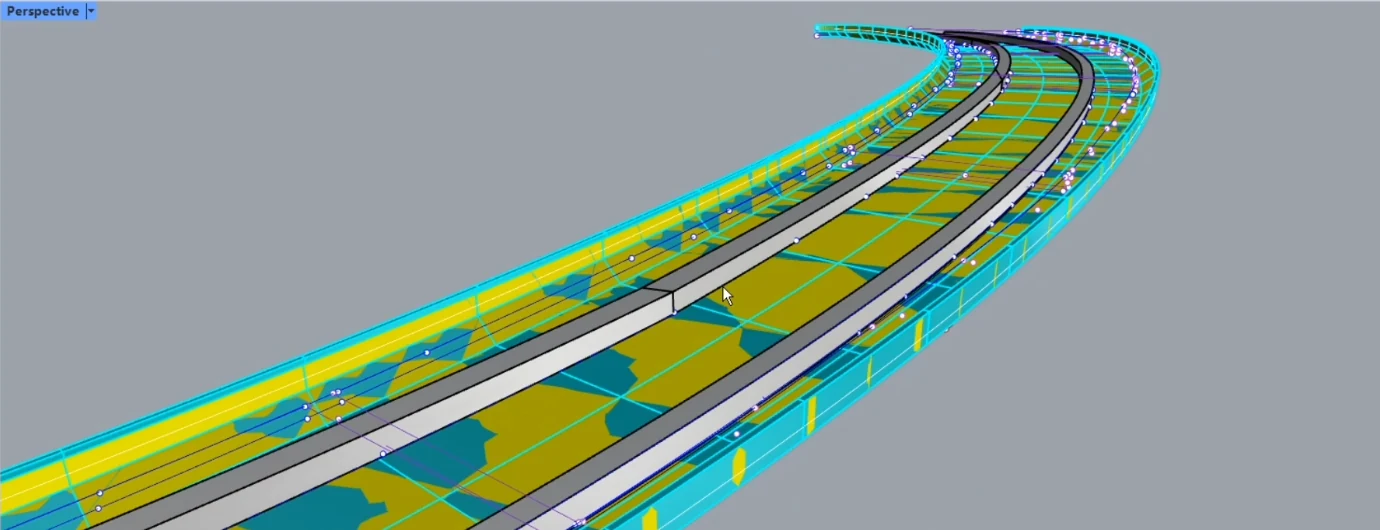

钢结构实测与节点信息共同用于反算龙骨的空间位置，形成可交给现场施工的定位依据。这样将模型中的曲面与实际支承连接起来，而不只是完成一个外观模型。
龙骨定位与板件模型相互配合，后续加工围绕同一空间关系展开。
查看完整图片分区、板号与逐块加工图
板件按A、B、C、F、G等列分区，每块铝板有独立加工图，表达弧长、直边、对角线、滚弧和喷涂面。整套加工资料将不同位置的板件分开。

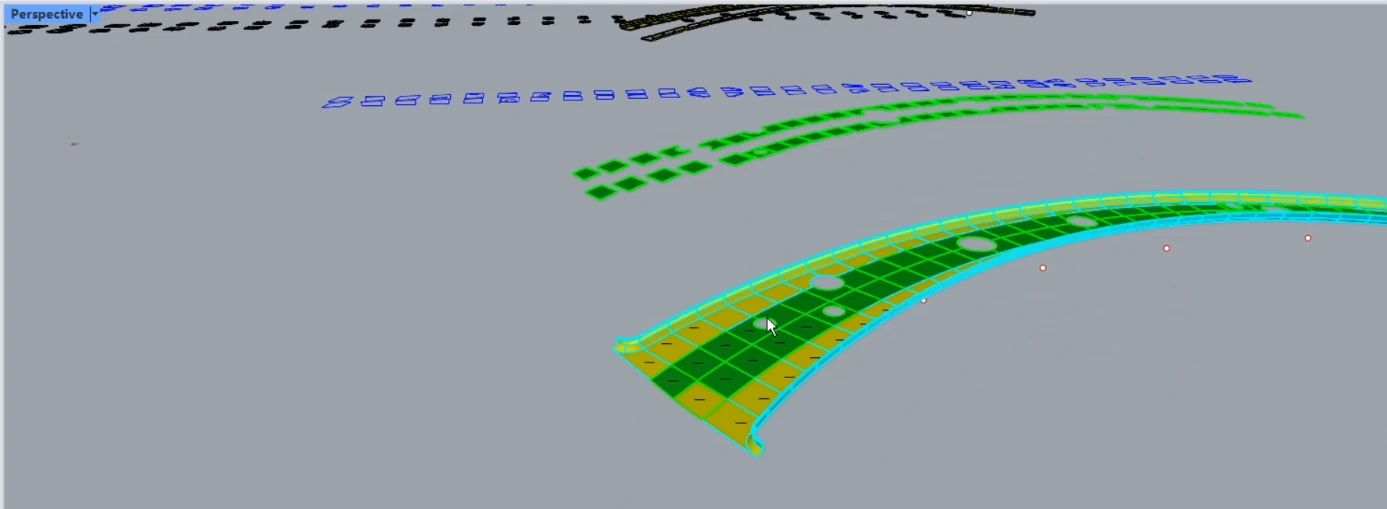

三维模型中的单元展开后分色、编号，二维加工图继续落实到每一块板，现场可按区域和板号查找位置。
查看完整图片技术工作落实到桥梁包覆
这座桥的配合从主体实测延伸到龙骨定位和面板加工，解决了龙骨尚未安装情况下的曲面下单问题。连续桥形最终由不同板件拼接，单块数据与整体空间关系始终保持对应。
