湖北来凤县双曲人行桥｜铝单板工程案例

难点：渐变曲面没有统一弧线

湖北来凤县双曲人行桥的包覆由不规则渐变曲面组成，不同位置的板件弧度随桥形变化，不能用同一种标准圆弧反复加工。

嘉色团队进场时，现场只有钢结构主体，龙骨尚未安装。工作首先要把实际钢结构与拟形成的铝板曲面对应，再解决板块与龙骨的位置关系。

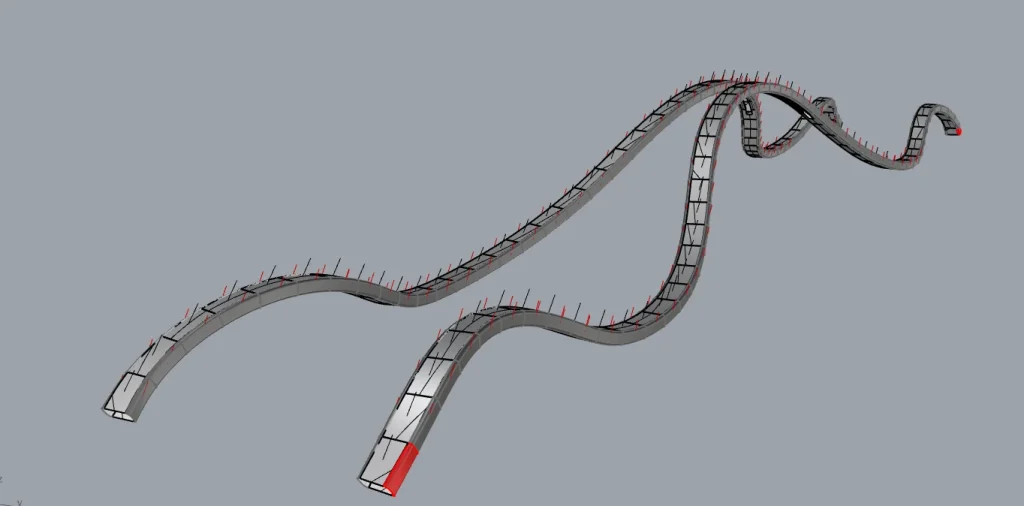

团队携测量仪器到现场取得钢结构数据，随后在Rhino中重建桥梁铝板曲面。模型将整体形态、曲面区域和板件边界纳入同一空间表达，为后续定位和加工排版提供依据。

这种做法把现场条件带入模型，避免只凭整体桥形理解每一块板。对于渐变曲面，板块之间的相邻关系与单块轮廓同样重要。

桥梁两侧分别建立靠路编号排版与靠河编号排版，用分区和编号区分形状相近的板件。每块板配套输出加工滚弧数据及喷涂面图，将成形方向与可见表面表达清楚。

两侧编号、单块数据和表面方向形成对应关系，工厂和现场能够围绕同一块板讨论，整体曲面也由这些独立板件逐步组合。

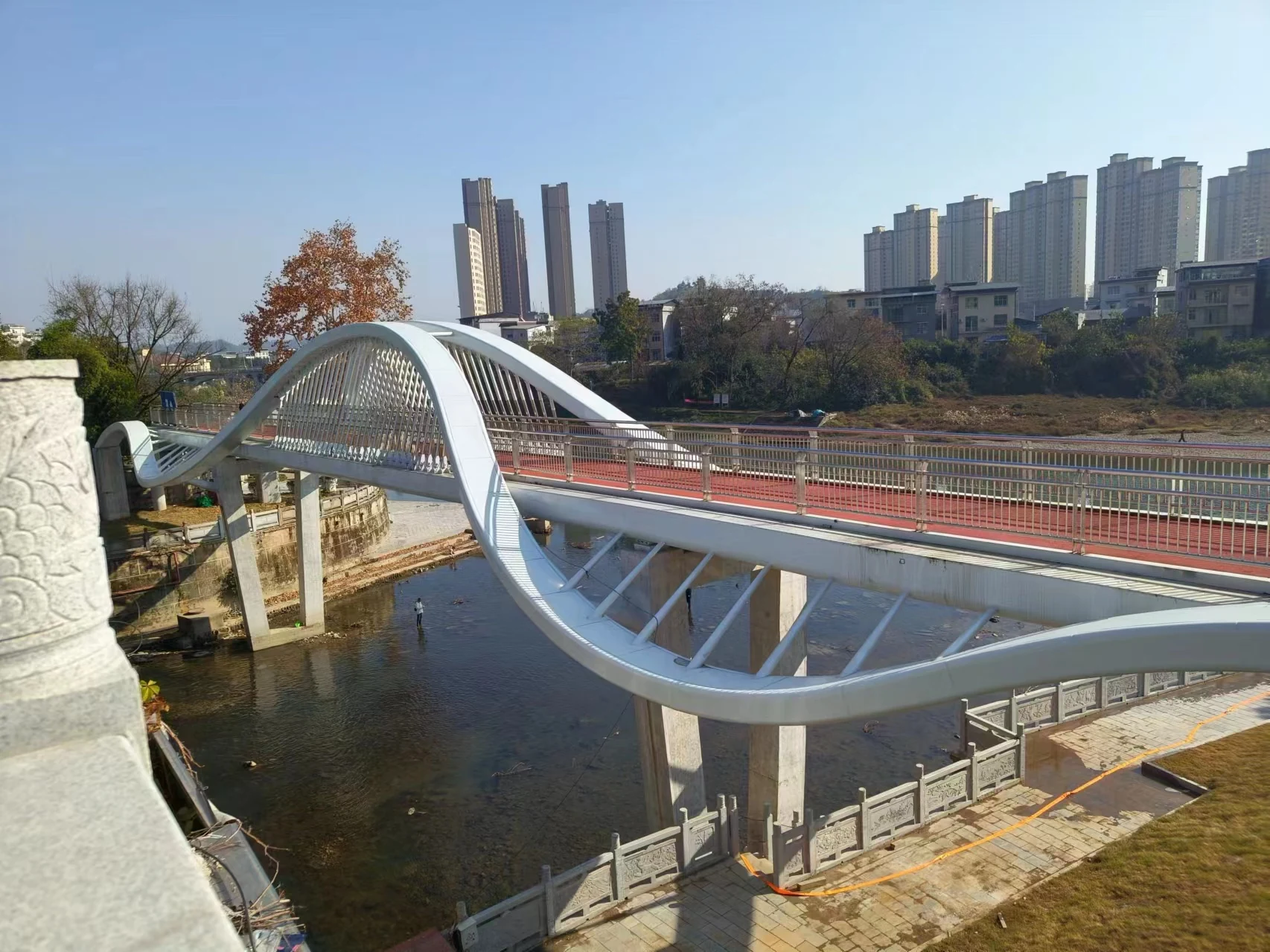

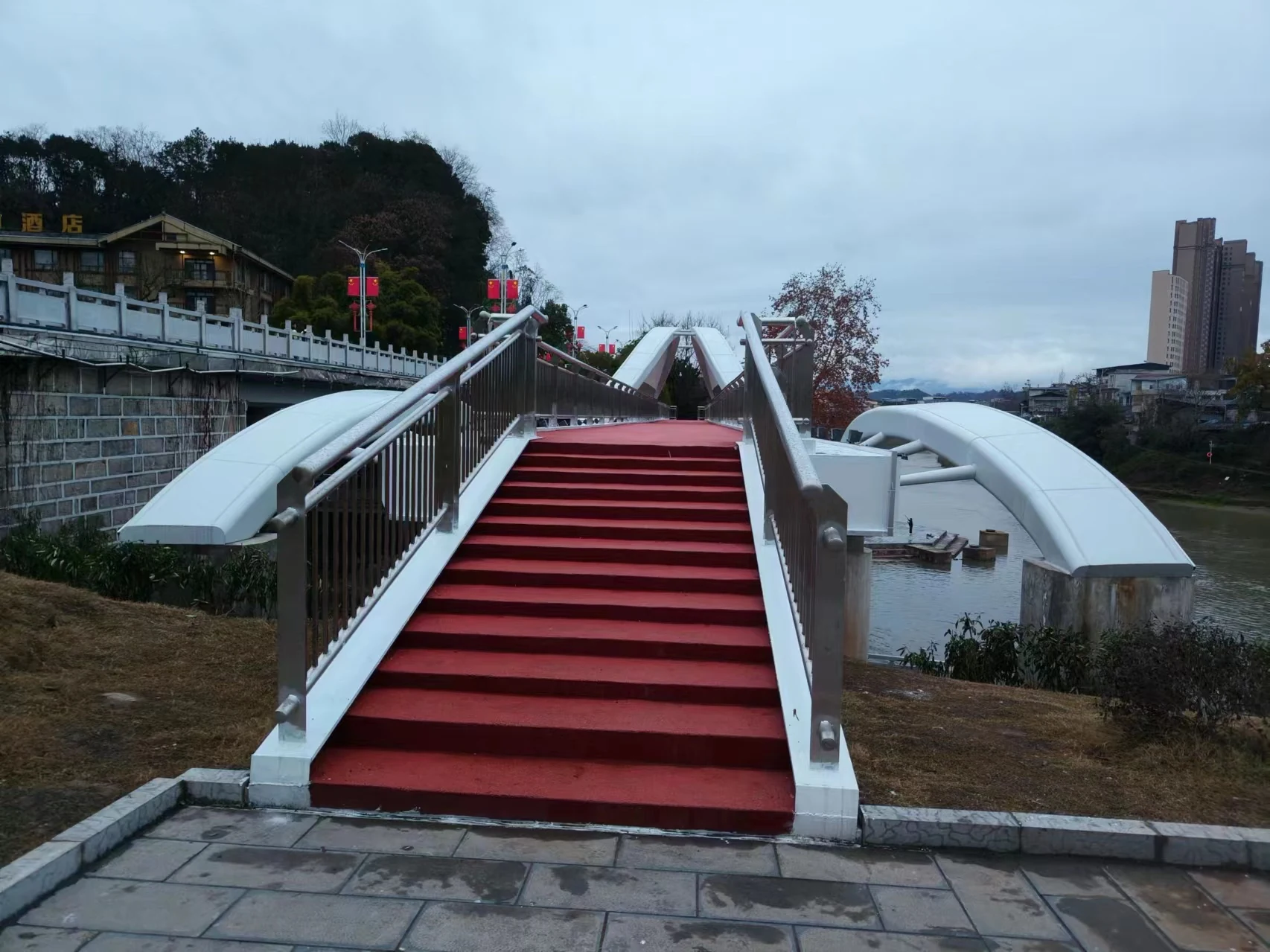

项目把钢结构实测、正向建模、两侧排版和单块加工资料连成一条工作线。现场实拍中，起伏的铝板包覆沿桥身展开，整体侧视与桥面视角呈现不同方向的连续曲面。
