椭圆断面形成连续桥形
甘肃降台桥的铝板包覆采用椭圆形断面双曲造型。与不规则渐变桥形不同，本项目的截面有明确几何规律，技术重点落在空间定位与板块的对应。
建筑外观由起伏桥身和拱形构件组成，局部截面、沿桥方向的变化及相邻板关系共同决定成品轮廓。
查看完整图片CAD与Rhino衔接空间数据

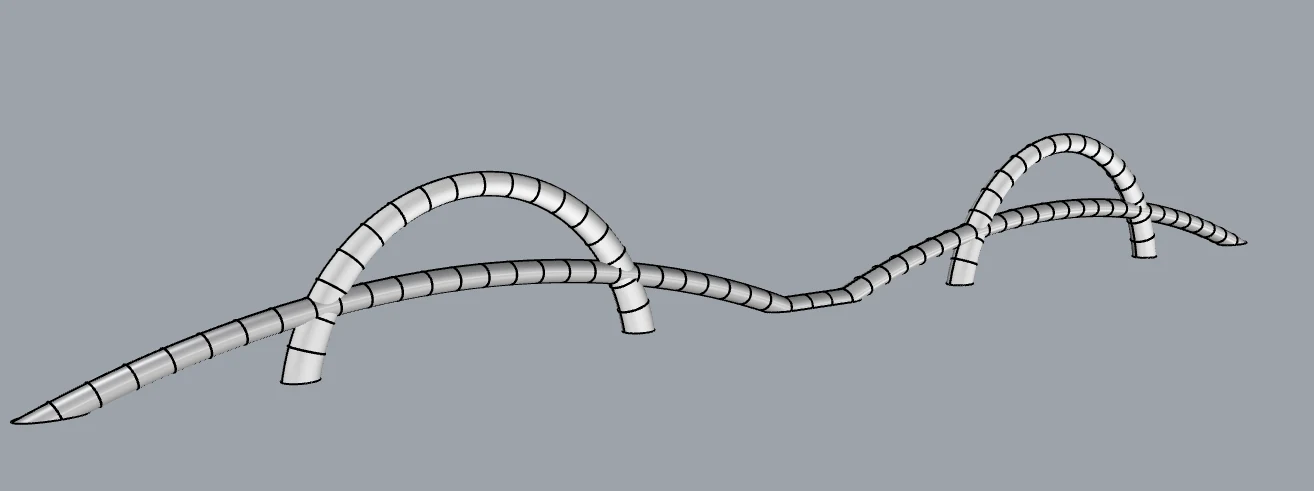

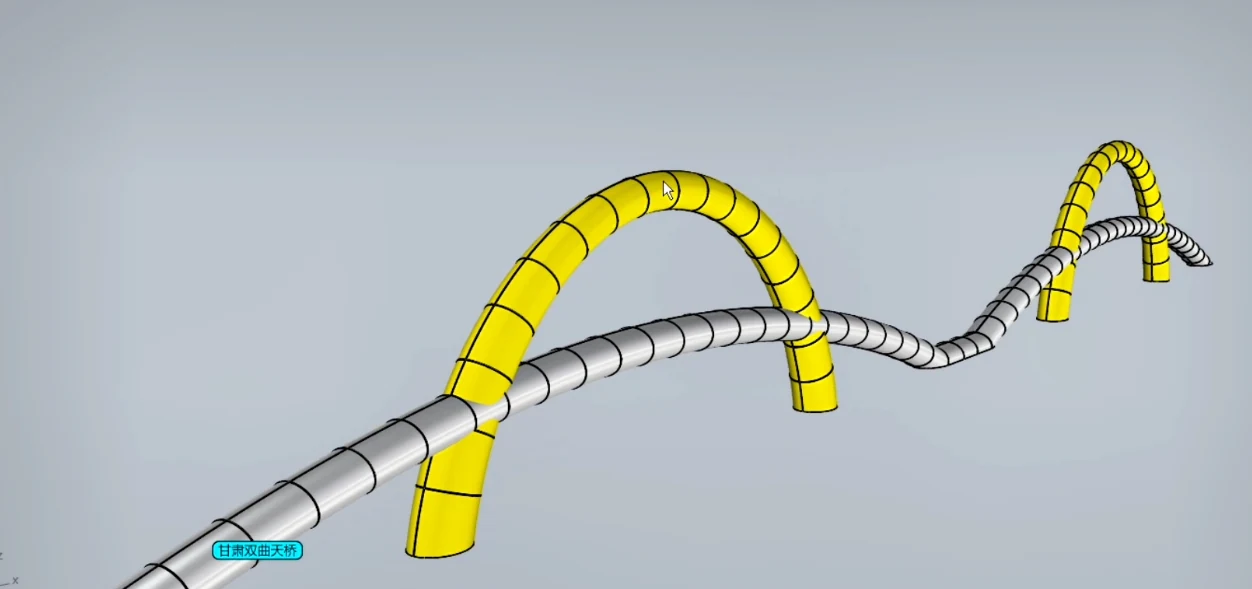

项目从钢结构测量数据入手，在Rhino中恢复桥梁曲面，并结合CAD重建龙骨关系。模型表达整体形状，定位资料进一步落实各构件和板块的位置。
规则截面为板件成形提供几何依据，但不同部位仍要按空间位置区分。每根支承与面板对应到同一体系，才能把整体桥形转成加工信息。
查看完整图片分区出图与板件加工

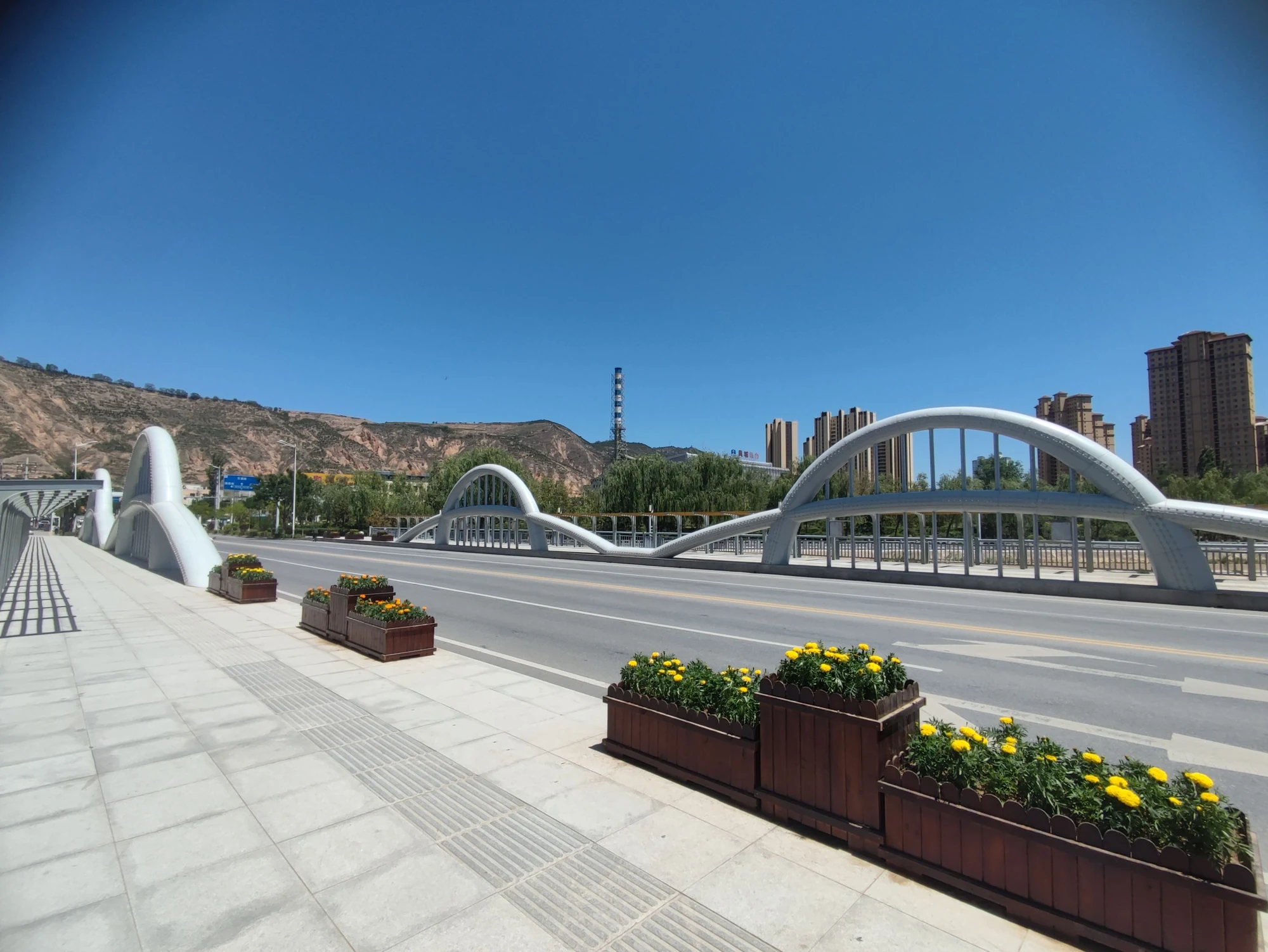

项目按区域组织板件加工图，配套各规格单元与编号。灰色铝板沿桥身连续展开，分格和接缝随曲面组织，成品照片呈现桥身起伏与拱形轮廓。
本项目的工作将测量、模型、定位和加工图连在一起，使椭圆断面的造型能够进一步落实为具体板件。
