双曲铝单板

双曲铝单板是什么

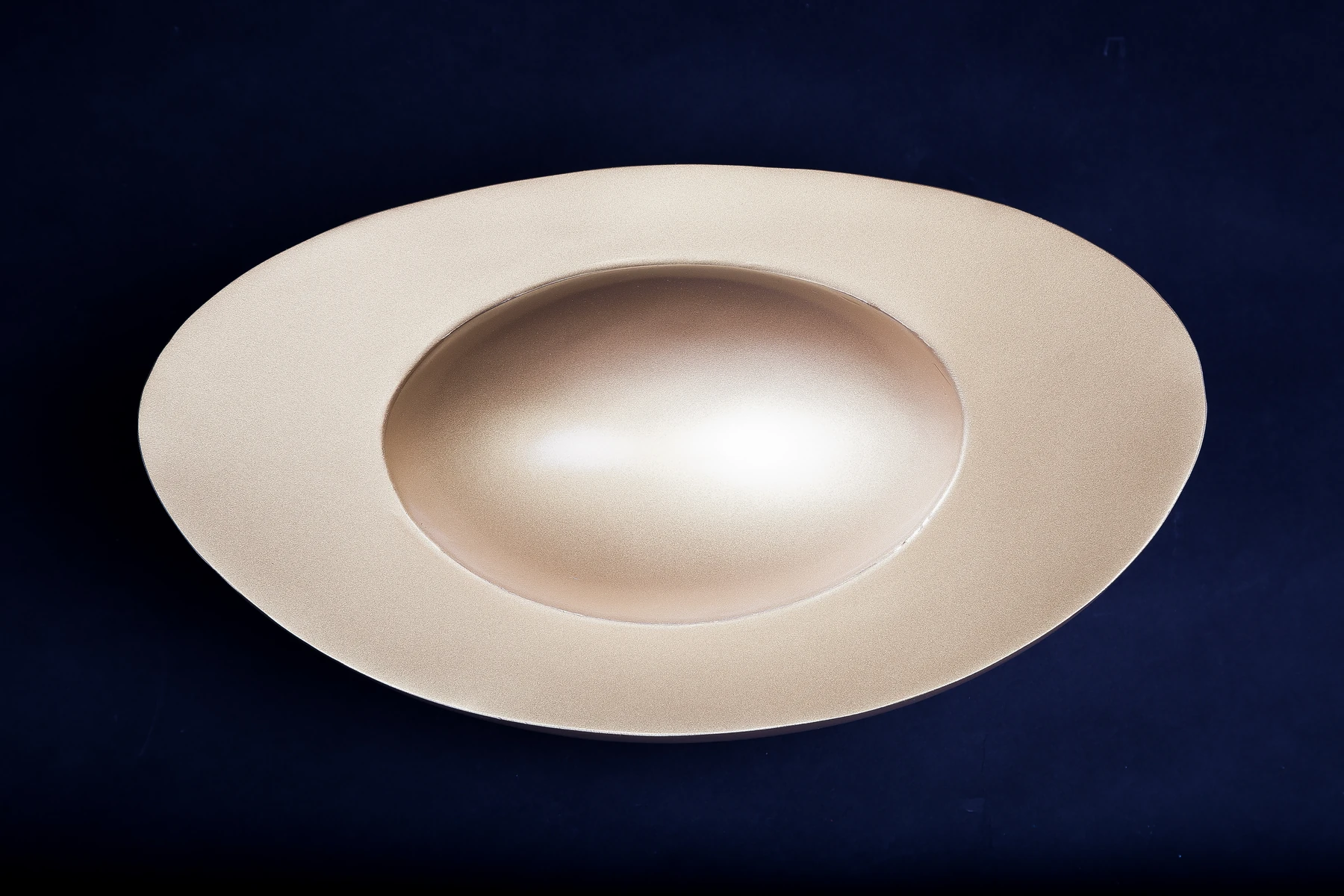

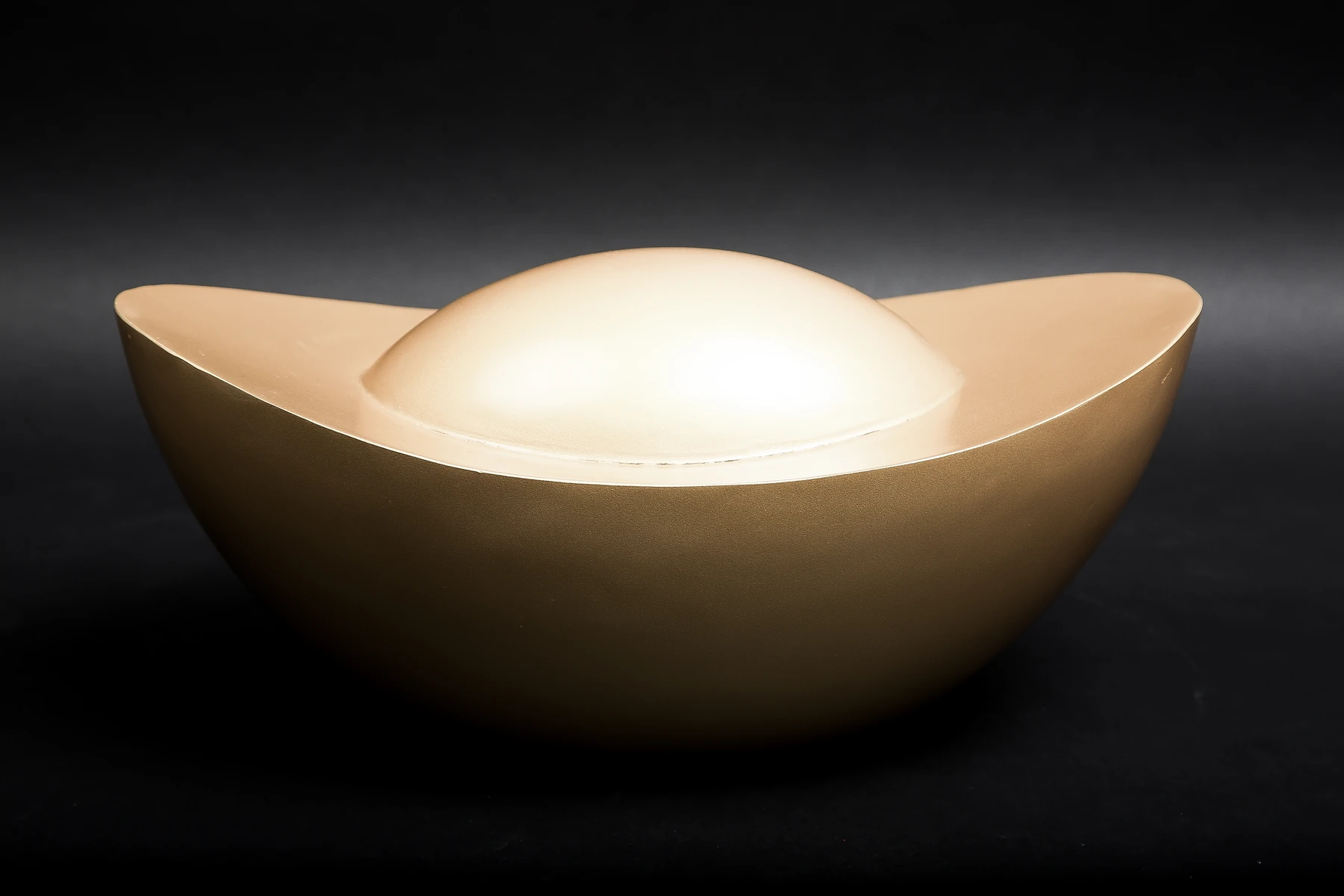

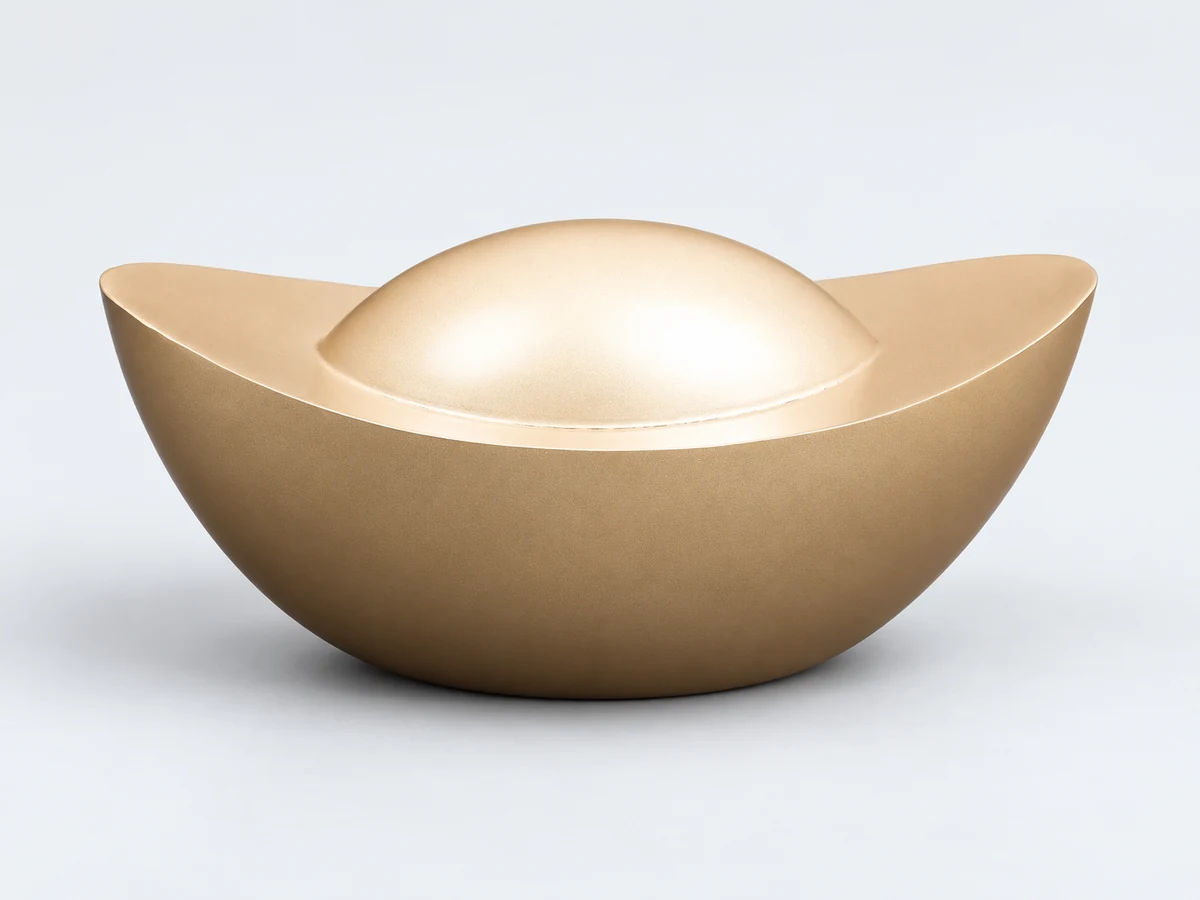

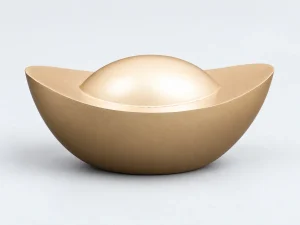

双曲铝单板是板面在两个主方向上具有曲率的铝制装饰板，可用于球面、扭转曲面和其他复杂建筑造型。与沿一个主要方向弯曲的单曲板相比，双曲板需要同时处理不同方向的曲面变化，以及分格、折边和相邻板件的连接关系。

在体育场馆外立面、桥梁包覆、特色雨棚和异形装饰中，连续曲面通常由许多独立板块组成。工程效果既取决于单块板的成形，也取决于模型、板号、支承定位与现场安装能否对应。采购时不能只确认“这是双曲”或“厚度是多少”，还要明确板块边界、曲面数据、饰面及安装条件。

看起来是穹顶，为什么不一定每块都是双曲板

建筑整体形状与单块板的几何形态是两件事。一个外观接近球形的建筑，可能通过分格组合使用不同板型；仅看一张效果图，不能判断每块板在两个方向上是否都需要弯曲。

识别时应回到板块模型和截面：先看单块板的边界，再看不同方向的截面曲线及控制尺寸。如果一个方向为弧形，另一个方向仍为直线，就不能仅凭整体穹顶外形将其按真正双曲板理解。分格调整也可能改变板型和加工路径，因此板型判断应与实际分格同步。

比较项目：单曲板的沟通重点：双曲板的沟通重点

几何数据：弧面轮廓、半径或控制尺寸、弧长与方向：双向曲面、板块边界、三维控制点与相邻关系
成形评估：是否适合滚弧、边部与截面如何处理：是否需要模具、拉伸或分段成形、拼焊及校形
安装衔接：弧向、板号、支承及接缝：空间定位、相邻板过渡、复杂节点和装配核对

从现场和模型开始，先确定怎么分板

如果项目还处于主体或钢结构阶段，可以结合原始设计模型、现场测量与结构偏差，研究大面造型、板块分格及龙骨定位。这样能够在加工前把造型与现场支承条件放到同一套资料中讨论。

如果主副龙骨已经安装，则需要先了解既有龙骨的位置和完成状态，再结合实测数据核对板块模型与下单条件。两种介入方式的工作起点不同，不能把扫描、建模、方案确认和施工完成当作同一个动作。

曲面分格不仅决定外观，也影响单块尺寸、板型种类、模具数量、材料利用、运输和安装。连续大面分成多少块、哪些板型可以重复、转角和收边如何衔接，需要在效果要求和可实施条件之间综合比较。不能为了少几条缝，单独放大板幅而忽略成形、平整度和现场吊装。

双曲板怎样加工

1. 核对模型、图纸与加工范围。 明确使用区域、板号、基准、板厚、折边、孔位、喷涂面和连接条件。模型与二维图发生冲突时，先确认版本和控制依据，再进入加工。

2. 研究分格、展开和下料。 真正的双曲面不能简单像圆柱面那样无变形摊平。加工展开需要结合材料成形、曲面逼近与实际工艺评估，不能把软件生成的二维图直接视为无误差的制造结果。下料还需要为成形、修边和装配留出相应条件。

3. 制作或选择适合的模具。 双曲板可结合板型采用木模雕刻、蒙皮拉伸等工序。是否需要制模、采用什么模具、哪些板型可复用，应根据曲率、尺寸、重复数量和精度要求确定，不是每个项目都采用同一条工艺路线。

4. 成形与局部拼接。 拉伸成形、局部成形或分段拼焊按板型选择。复杂构件在焊接中需要关注热变形和定位，不能只检查焊接是否完成，还要核对成形后的轮廓与边部关系。并非所有双曲板都必须拼焊。

5. 校形、打磨和表面处理。 轮廓、边部及焊接区域经检查后，进行相应的修整与打磨，再衔接前处理和表面工艺。曲面会改变光线反射与观察角度，选定颜色时还应结合曲面样件观察光泽和视觉连续性。

6. 典型部位试拼与交付核对。 对复杂组合，可按项目安排使用典型区域、相邻板组或相应支承条件进行装配核对。检查不仅是“单块板好不好看”，还包括相邻过渡、接缝、板号、连接空间和后续安装顺序。试拼的对象、阶段和验收要求在项目中明确。

为什么双曲板的报价不能只看厚度和面积

同样面积、同样厚度，板件种类、曲率变化和重复数量不同，制造工作量可能相差很大。

成本项目：主要受什么影响：询价时怎样减少遗漏

深化与建模：设计资料完整度、造型复杂度、现场偏差、图纸数量：提供当前模型与图纸，说明哪些已经确认
模具与首件：不同曲率种类、重复件数、模具制作与调整：提供板型统计，不只报总面积
成形与拼焊：成形路径、拼缝长度、焊后校形与打磨：标明复杂节点、尺寸和需要达到的外观
材料与修边：板厚、下料尺寸、成形余量、排版利用：区分净面积、展开/计价口径和损耗
饰面与样板：涂层体系、颜色、光泽、曲面观察和样件数量：用实物样板及确认记录表达要求
包装与现场：板型保护、批次、运输、卸货及安装条件：同时确认供货范围、首批与全量目标

大量相同或相近板型有机会分摊部分准备工作，而大量逐块不同的板件，需要更多单独处理。这里不能直接承诺降本比例，也不能把一般圆弧或正反双弧的加工加价规则套到所有自由曲面双曲板上。

安装配合要关注哪些信息

加工图上的编号需要与现场区域、相邻板和安装方向对应。放线基准、支承位置、转接件调节和主体偏差应在安装前交接清楚；定制面板不能替代龙骨的施工检查。

安装过程中，应结合整体曲面检查相邻板的高低、进出位和接缝变化，避免只看两块局部，而忽略连续区域的误差累积。出现装配不顺时，先核板号、版本、测量基准和实际支承，再判断需要调整哪一环节，不直接将问题归因于板材或施工某一方。

密封、排水、热位移和最终固定依据实际幕墙体系与确认节点执行，不能把某个案例的胶缝、角码间距或安装顺序写成所有双曲项目的统一做法。

一个可以参考的工程过程

湖北来凤桥资料记录：团队介入时现场只有钢结构主体，龙骨尚未安装；先实测钢结构，再建立曲面模型，按靠路与靠河两侧分别编号，输出加工滚弧数据和喷涂面资料。这个案例展示的是测量、模型、编号与加工信息之间的衔接，而不只是放一张桥梁照片。
