艺术冲孔铝单板图案怎样落地？孔形、留边与背后构造一起核对

从一张山水或几何图案到建筑面板，需要把图形、分格、加工和安装联系起来，开孔率也要与平整、加强及功能要求一起看。

更新于 2026-10-23 · 嘉色铝业

图案原文件与真实比例

照片适合说明风格，正式排版需清晰图形与真实尺寸。先确认是还原原图还是参考意向，再将画面与立面分格对应，标出起点、边界和方向。

图形缩放后，最小孔、连接材料和细部可能不再适合加工。用典型板段或细部样板确认孔边和效果，避免在整面生产后才发现细节丢失。

统一孔径阵列与不规则艺术图形的工艺组织不同，需结合数控冲孔、激光或雕刻等实际方式评估。孔数量、轮廓复杂程度和切割路径也影响工作，不能只以总面积判断。

艺术渐变图案可通过大小孔、疏密或不同孔形表达，方案阶段比较可加工性和观察效果，再确定最终文件。具体孔径组合按项目图案确认，不把其他案例的数量直接套用。

图案需要给边部、折弯和连接留出条件。开孔与板幅、厚度共同影响板件状态，加强筋可能遮孔或影响透光，位置应在排版时同步核对。

相邻板图案连续时，接缝和留边属于画面的一部分，不能假设板块拼上后所有线条自然连通。图纸、板号与安装方向应能相互查找。

镂空会显露龙骨、背景和设备。需要灯光时还要考虑光源布置、维护和观察方向；需要吸声或通风时，应明确完整系统条件与依据，而非有孔就自动满足。

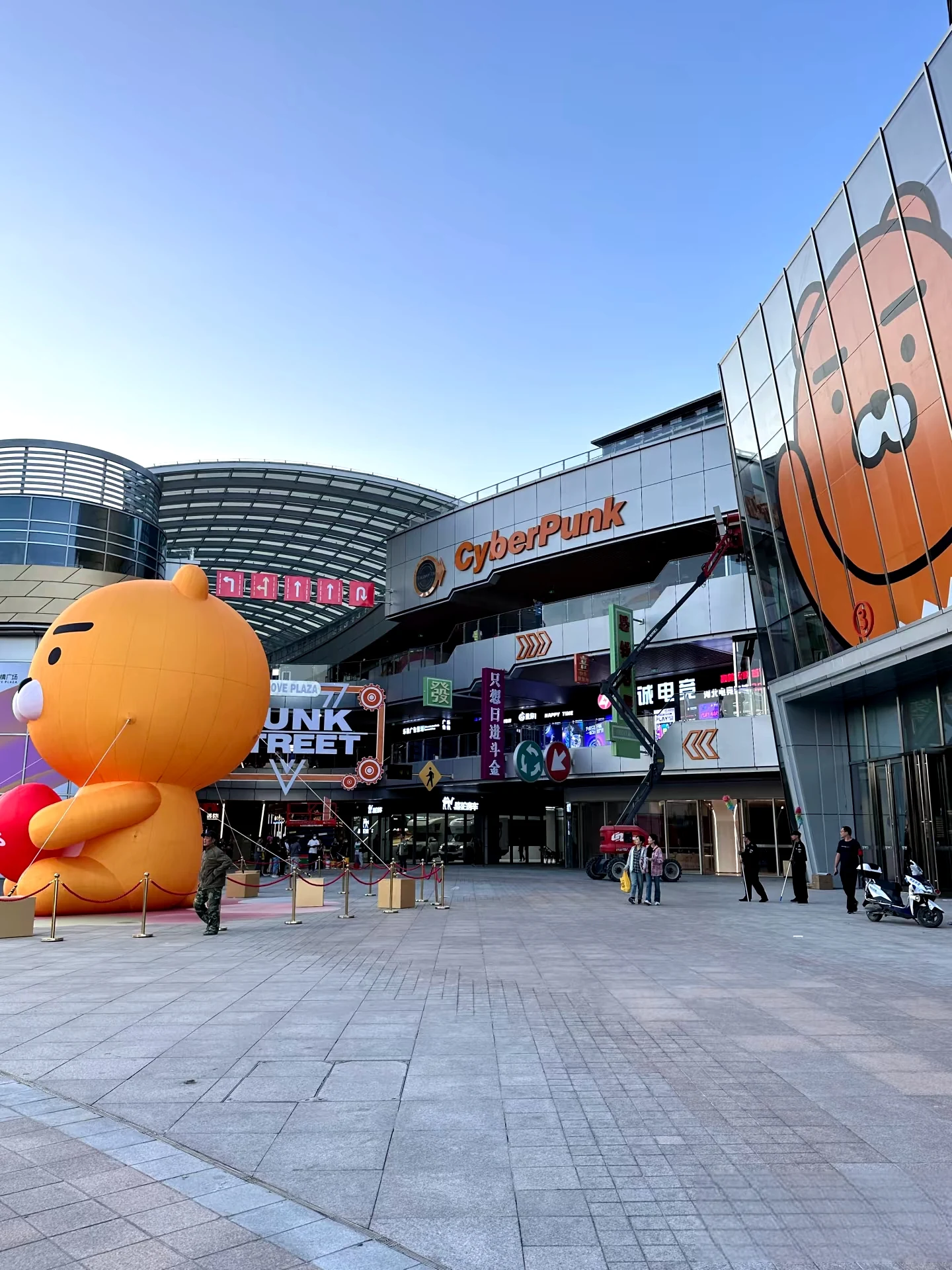

保定爱情广场和淮北柳孜博物馆资料可观察不同场景的冲孔应用。咨询自己的工程时，仍需提供图案、分格、板厚、表面、背衬和节点，再比较报价与样板。
